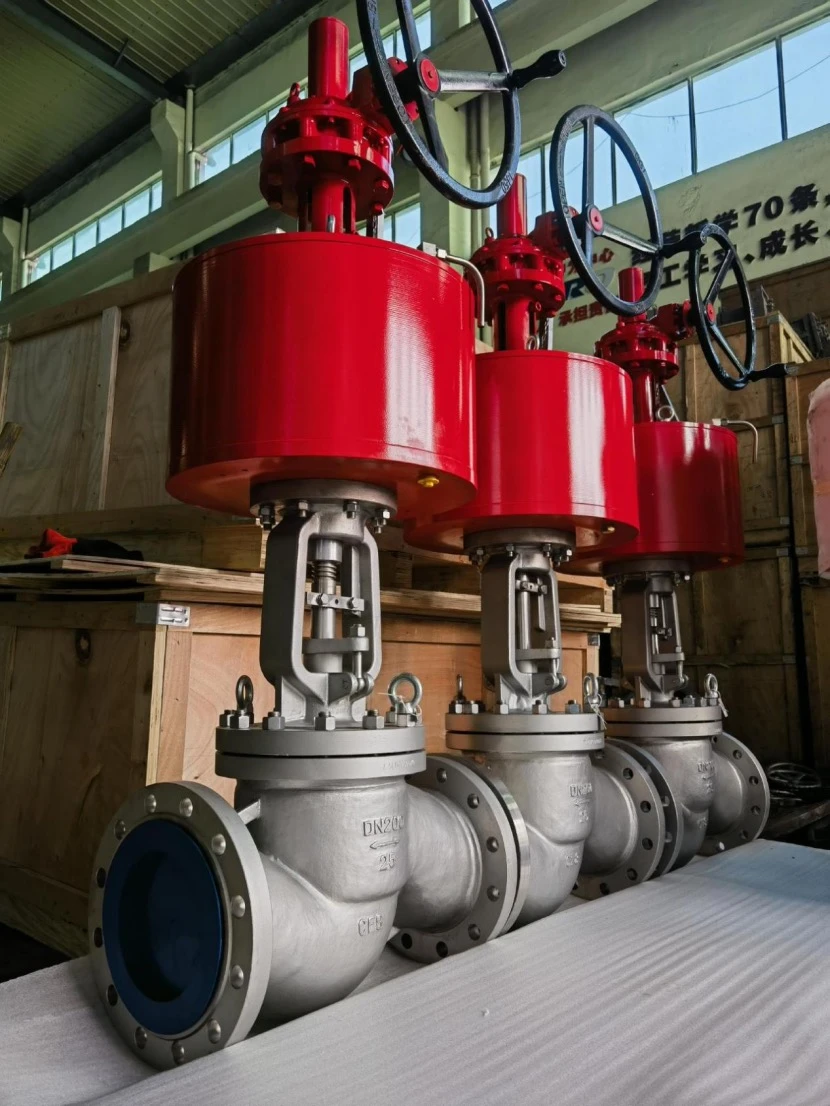

Industrijski zaporni ventil je ventil za linearno gibanje, ki se uporablja za zapiranje-cevovoda, regulacijo pretoka in krmiljenje dušenja v sistemih industrijskih tekočin.
Tehnične specifikacije
|
Parameter |
Specifikacija |
|
Vrsta izdelka |
Industrijski krožni ventil/zaporni{0}}krožni ventil/kontrolni krožni ventil |
|
Oblikovanje ventila |
Ravni krožni ventil / kotni krožni ventil / Y-krožni ventil |
|
Načelo delovanja |
Linearno gibanje, oblikovanje dvigajočega stebla |
|
Razpon velikosti |
DN15–DN600 (NPS 1/2"–24") |
|
Ocena tlaka |
Razred 150–2500 / PN10–PN420 |
|
Temperaturno območje |
Glede na izbiro materiala in zahteve glede uporabe |
|
Končaj povezavo |
Prirobnica, sočelni zvar, navojni zvar, navoj |
|
Materiali telesa |
Ogljikovo jeklo, nerjaveče jeklo, legirano jeklo, materiali po meri |
|
Obrobni materiali |
Nerjaveče jeklo, kaljena obroba, prilagojene možnosti obrobe |
|
Metoda delovanja |
Ročno kolo, pogon gonila, pnevmatski aktuator, električni aktuator |
|
Veljavni mediji |
Para, voda, nafta, plin, kemične tekočine, industrijski procesni mediji |
Ključne značilnosti
Nadzor linearnega gibanja
Struktura dvižnega stebla in diska zagotavlja natančno pozicioniranje ventila, kar omogoča zanesljivo zapiranje-in nadzorovano dušenje v industrijskih cevovodnih sistemih.
Natančna tesnilna struktura
Natančno-obdelane površine diska in sedeža zagotavljajo dosleden tesnilni stik in pomagajo zmanjšati puščanje med delovanjem v določenih delovnih pogojih.
Robustna zasnova karoserije in pokrova motorja
Ohišje ventila in struktura pokrova z vijaki sta zasnovana za industrijske pogoje uporabe, kar omogoča priročno pregledovanje in vzdrževanje notranjih komponent.
Zanesljiva povezava stebla in diska
Zasnova povezave s steblom in diskom zagotavlja nemoteno delovanje, zanesljivo premikanje in dolgoročno-mehansko stabilnost med ponavljajočimi se cikli ventila.
Načelo delovanja
Industrijski krožni ventil nadzoruje pretok tekočine s prilagajanjem odprtine med diskom in sedežem z linearnim gibanjem zapiralnega elementa.
1. korak: Odpiranje prilagoditve
Položaj diska se spremeni, da se poveča ali zmanjša pretok, s čimer se nadzoruje količina tekočine, ki prehaja skozi ventil.
2. korak: Regulacija pretoka
Med delnim odpiranjem ventil prilagaja hitrost pretoka z ustvarjanjem nadzorovanega upora znotraj poti pretoka, zaradi česar je primeren za aplikacije dušenja.
3. korak: Izklop-delovanja
Ko je popolnoma zaprt, se disk dotakne sedeža, da blokira pretok in izolira cevovod.
Industrije aplikacij
Parni in komunalni sistemi
Industrijski krožni ventili se uporabljajo v vodih za distribucijo pare, sistemih kotlov, pomožnih sistemih turbin in komunalnih cevovodih, ki zahtevajo nadzorovano regulacijo pretoka in zanesljiv-zapor.
Sistemi za predelavo nafte in plina
Uporablja se v rafinerijskih enotah, procesnih cevovodih, drsnih sistemih in pomožnih sistemih, kjer sta potrebna nadzorovano delovanje tekočine in zanesljiva izolacija.
Petrokemične in kemične tovarne
Primerno za procesne sisteme, ki zahtevajo združljive materiale, stabilno tesnjenje in natančen nadzor medijev v zahtevnih pogojih delovanja.
Sistemi za proizvodnjo električne energije
Uporablja se v cevnih sistemih elektrarn za paro, napajalno vodo, hladilno vodo in pomožne servisne aplikacije, ki zahtevajo zanesljivo delovanje ventila.
Vodni in industrijski komunalni sistemi
Uporablja se v industrijskih sistemih za čiščenje vode in komunalnih cevovodih, ki zahtevajo prilagoditev pretoka in izolacijo cevovoda.
Procesna oprema in drsni sistemi
Nameščen na priključke industrijske opreme, procesne sklope in proizvodne cevovode, kjer je potrebno nadzorovano ravnanje s tekočino.
Možnosti prilagajanja
Izbira-posebnega materiala za aplikacijo
Materiale ohišja, obloge in tesnila je mogoče izbrati glede na značilnosti medija, korozijske razmere, temperaturo in delovno okolje.
Projekt-specifična zasnova ventila
Konfiguracije ventilov je mogoče prilagoditi glede na zahteve projekta, pogoje delovanja in specifikacije cevovoda.
Integracija aktuatorja
Krožni ventili so lahko dobavljeni s pnevmatskimi ali električnimi aktuatorji, dodatki in krmilnimi konfiguracijami v skladu z zahtevami avtomatizacije.
Posebne zahteve za končno povezavo
Končne povezave ventilov je mogoče konfigurirati glede na zasnovo cevovoda, zahteve za namestitev in specifikacije projekta.
Izbira notranje opreme po meri
Komponente za nastavitev in notranje konfiguracije je mogoče izbrati na podlagi pogojev tlaka, zahtev glede pretoka in značilnosti medija.
Kakovost izdelave in pregled
Sledljivost materiala
Vhodni materiali so preverjeni z identifikacijo materiala in zapisi o sledljivosti skozi celotno proizvodnjo.
Strojni pregled
Strojno obdelane komponente se pred montažo pregledajo glede dimenzijske natančnosti in površinskih zahtev.
Montažni pregled
Sklop ventila se preveri glede vgradnje komponent, delovnega gibanja in funkcionalne zmogljivosti.
Testiranje tlaka in puščanja
Dokončani ventili so podvrženi preskusom tlaka in tesnjenja v skladu z veljavnimi standardi in zahtevami projekta.
Kakovostna dokumentacija
Inšpekcijska poročila, potrdila o materialu in zapisi o preskusih se lahko zagotovijo v skladu z zahtevami kupcev.
Pakiranje in dostava
Izvozno pakiranje
Ventili so pakirani z zaščitnimi materiali in izvozno-standardno embalažo, primerno za mednarodni transport.
Končna zaščita
Konci ventilov in tesnilne površine so pred vgradnjo zaščiteni s pokrovi, da se prepreči kontaminacija in poškodbe.
Zaščita pred vlago
Za zmanjšanje izpostavljenosti vlagi med skladiščenjem in pošiljanjem se uporabljajo ukrepi za pakiranje.
Varna pritrditev
Ventili so varno pritrjeni znotraj paketov, da zmanjšajo gibanje in udarce med transportom.
Označevanje izvoza
Oznake paketov in etikete izdelkov je mogoče pripraviti v skladu z zahtevami kupcev za identifikacijo in rokovanje.
Odpremna dokumentacija
Pakirni seznami, evidence o pošiljanju in zahtevani dokumenti za dostavo se lahko zagotovijo v skladu z zahtevami projekta.
pogosta vprašanja
V: Kakšne so prednosti uporabe krožnega ventila za nadzor pretoka?
O: Krožni ventili zagotavljajo natančen nadzor dušenja, ker linearno gibanje diska omogoča natančno nastavitev pretoka v primerjavi z ventili, ki so v glavnem zasnovani za izolacijo.
V: Ali je mogoče krožni ventil namestiti v kateri koli smeri cevovoda?
O: Globoke ventile je mogoče namestiti v različnih usmeritvah cevovoda, odvisno od konstrukcijskih zahtev, vendar morata smer namestitve in položaj stebla upoštevati priporočila proizvajalca.
V: Kakšna je razlika med ventili z ravnim vzorcem, kotnimi ventili in ventili tipa Y-?
O: Krožni ventili z ravnim vzorcem se običajno uporabljajo za splošne storitve cevovodov, kotni krožni ventili pomagajo poenostaviti postavitev cevi, krožni ventili tipa Y- pa zagotavljajo nižji padec tlaka.
V: Kako krožni ventil prenese visoke{0}}tlačne in-temperaturne aplikacije?
O: Visoko{0}}tlačni in visoko{1}}temperaturni krožni ventili zahtevajo ustrezne materiale ohišja, izbiro obloge, tlačni razred in zasnovo tesnjenja glede na delovne pogoje in združljivost medija.
V: Zakaj ima krožni ventil večjo izgubo tlaka v primerjavi z zapornim ventilom?
O: Krožni ventil ima večjo izgubo tlaka, ker tekočina spreminja smer skozi telo ventila, da doseže boljšo učinkovitost nadzora pretoka.
V: Kako pogosto je treba vzdrževati industrijski krožni ventil?
O: Pogostost vzdrževanja je odvisna od delovnih pogojev, značilnosti medija, delovne temperature, tlačnih ciklov in priporočil proizvajalca.
V: Kaj povzroča puščanje krožnega ventila med delovanjem?
O: Puščanje krožnega ventila je lahko posledica poškodbe sedeža, nepravilne namestitve, neustreznega izbora materiala, prekomerne obrabe ali delovnih pogojev, ki presegajo konstrukcijske omejitve.
V: Ali so krožni ventili primerni za pogosto delovanje?
O: Da, krožni ventili so primerni za pogosto delovanje, ker njihova zasnova linearnega gibanja omogoča nadzorovano odpiranje, zapiranje in prilagajanje pretoka.
V: Kateri dejavniki vplivajo na življenjsko dobo krožnega ventila?
O: Življenjska doba krožnega ventila je odvisna od izbire materiala, delovnih pogojev, lastnosti medija, učinkovitosti tesnjenja, vzdrževalnih praks in pravilne velikosti ventila.
V: Katere informacije so potrebne za ponudbo krožnega ventila?
O: Zahtevane informacije običajno vključujejo velikost ventila, nazivni tlak, medij, temperaturo, vrsto povezave, način delovanja in zahteve projekta.
